ZGFD5-Y/F/K圆形/矩形/开启式剩余电流互感器
型号：ZGFD5-Y/F/K圆形/矩形/开启式剩余电流互感器
品牌：浙江中贵
类别：剩余电流互感器
立即咨询
热线电话 0577-62717718
一、产品概述
ZGFD5-Y系列零序电流互感器，专为采集零序电流型号而设计。零序电流通常为mA级，且必须用穿芯方式，对平衡特性和线性要求较高。
本系列产品测量范围宽，额定一次电流范围，10mA~5A，额定二次电流范围0~2.5mA，优异先进的制作工艺流程，保证了其准确度等级，可靠性等技术要求。
二、特点应用
可增加信号处理电路板
穿心结构，环氧树脂浇注，稳定性好
采用高导磁镍钢或纳米晶，线性度好，灵敏度高优异的平衡特性，并具有极强抗电磁场干扰能力
应用：
适用于电机保护，继电保护
适用于电气火灾监控系统，小电流选线接地系统

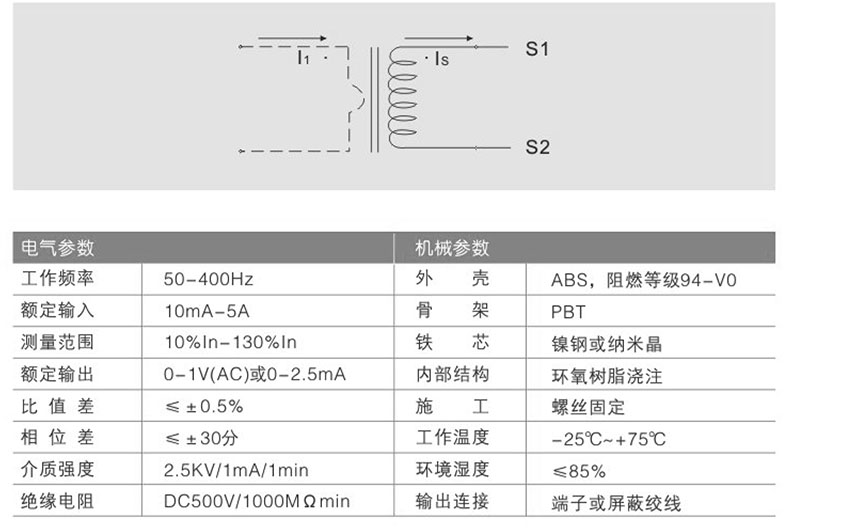

三、性能指标

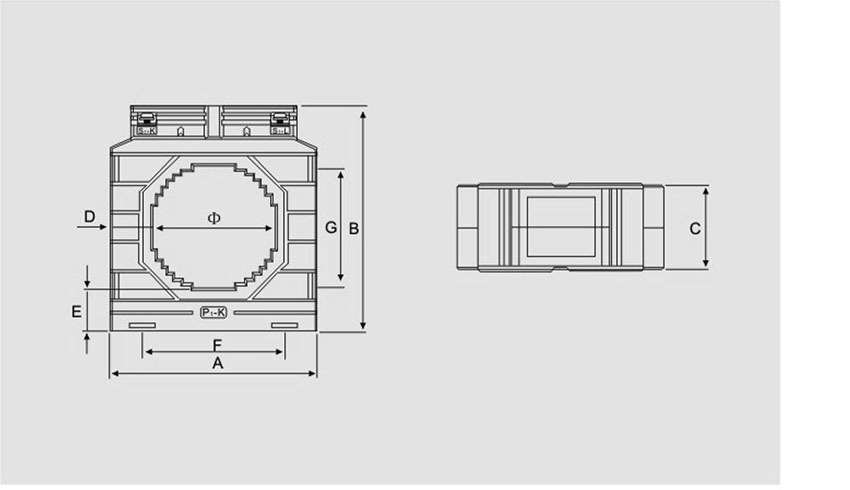

四、外形及安装尺寸
五、规格选择
|
规格型号 |
额定输入 |
额定输出 |
精度等级 |
尺寸（士1mm） |
|||||||
|
Φ |
A | B | C | D | E | F | G | ||||
|
ZGFD5-Y45 |
0-1A |
0-0.5mA |
0.2、0.5 |
49 |
88 |
93 |
45 |
19 |
19 |
60 |
48 |
|
ZGFD5-Y65 |
0-1A |
0-0.5mA |
0.2、0.5 |
65 |
110 |
119 |
45 |
23 |
23 |
76 |
62 |
|
ZGFD5-Y80 |
0-1A |
0-0.5mA |
0.2、0.5 |
80 |
133 |
143 |
45 |
27 |
27 |
99 |
77 |
|
ZGFD5-Y105 |
0-1A |
0-0.5mA |
0.2、0.5 |
105 |
159 |
168 |
45 |
27 |
27 |
126 |
93 |
|
ZGFD5-Y125 |
0-1A |
0-0.5mA |
0.2、0.5 |
125 |
188 |
199 |
45 |
32 |
32 |
149 |
123 |
|
ZGFD5-Y150 |
0-1A |
0-0.5mA |
0.2、0.5 |
150 |
219 |
229 |
45 |
34 |
34 |
185 |
155 |
|
ZGFD5-Y220 |
0-1A |
0-0.5mA |
0.2、0.5 |
220 |
310 |
321 |
45 |
45 |
45 |
255 |
225 |
